lm2596 regelbare led driver , batterij lader module
korte omschrijving
DC-DC step down convertor op basis van de LM2596. Geschikt als constante stroom, spanning led driver module. Ook te gebruiken als batterij, accu laad module.
Homepage
Niet beschikbaar
Beschikbaarheid
4 op voorraad en direct leverbaar
Aanbevelen

Voorraad:4

Komt voor in
  • Algemeen
  • Hobby home
  • Elektronica home

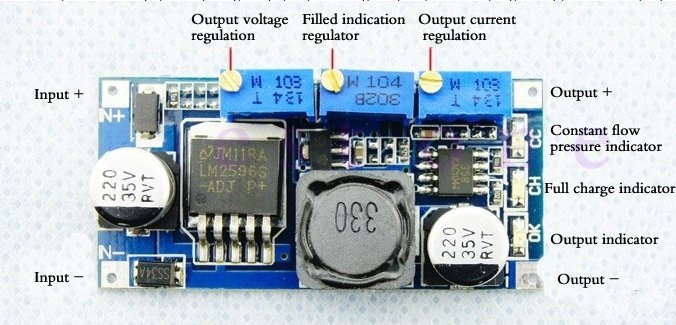

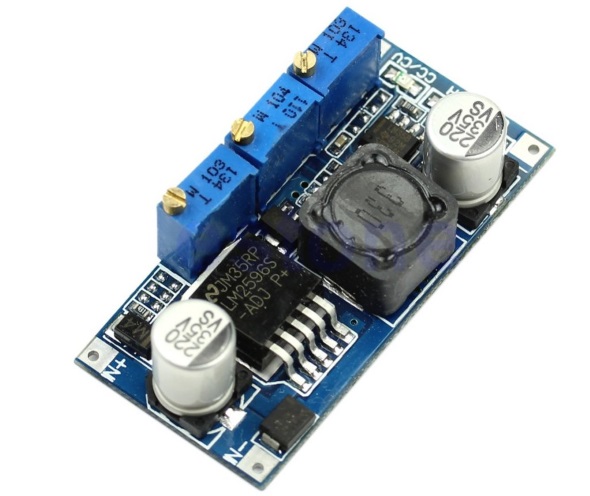

lm2596 regelbare led driver , batterij lader module

DC-DC step down convertor op basis van de LM2596. Geschikt als constante stroom, spanning led driver module. Ook te gebruiken als batterij, accu laad module.

kleur kan afwijken

Specificaties:

  • module eigenschappen: niet- ge´soleerde constante stroom en spanning module
  • ingangsspanning: 7v-35v
  • uitgangsspanning: 1.25v-30v
  • output stroom: instelbaar maximaal 3a
  • conversiefactor efficiŰntie: max. 92 %
  • schakel frequentie: 150 khz
  • output rimpel: max. 50mv
  • stroom regel nauwkeurigheid: +/- 0,5 %
  • spanning regel nauwkeurigheid: +/- 2,5 %
  • werktemperatuur: -40 celsius tot + 85 graden Celsius
  • afmeting: 46mmx23mmx10mm

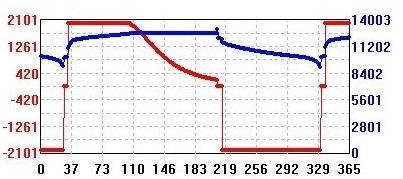

Gebruik van de batterij: * zorg ervoor dat de spanning en de stroom van de accu die u nodig hebt om op te laden * de constante spanning potentiometer om de uitgangsspanning gelijk aan de laadspanning * potentiometer aanpassing richting: met de klok mee( toename), tegen de klokin( verlagen) * gebruik van de multimeterin 10a huidige schaal voor het meten van output korte- circuit stroom, en aanpassen van de huidige potentiometer om ervoor te zorgen dat de output stroom naar de verwachte waarde laadstroom * de laadstroom van de overdracht lamp standaardis 0,1 keer van de laadstroom( constante stroom waarde) * verbonden met de accu en proberen om het laden( voor vorige 5 stappen,ingang module terminalis aangesloten op de stroombron, uitgangsbelasting nietis aangesloten op batterijen). Geleid constante huidige bestuurder gebruik: * zorg ervoor dat de bedrijfsstroom en max. werkspanning van de led je nodig hebt om te rijden. * de constante spanning potentiometer om ervoor te zorgen dat de uitgangsspanning tot led max. werkspanning. * gebruik van de multimeterin 10a huidige schaal voor het meten van output korte- circuit stroom, en aanpassen van de huidige potentiometer. Om ervoor te zorgen dat de output stroom naar de verwachte led bedrijfsstroom. * led aan te sluiten, test( voor de bovenstaande 3 stappen,ingang module terminalis aangesloten op de stroombron, uitgangsbelasting nietis aangesloten op led). De reikwijdte van de toepassing: Opladen voor lithium-ion batterijen: wanneer de accuspanning laagis lithium-ion. Indien gebruik maken van de constante spanning opladen direct. Als gevolg van druk te grootis, die leidt tot de batterij beschadigen. Dus vanaf het begin van de constante stroom opladen. Tijdens het opladen tot een bepaalde, automatisch terug te schakelen naar de constante spanning opladen. Zoals hieronder aangegeven laadcurve: roodis de huidige, blauwis de spanning. aeProduct.getSubject() de drijvende power led: te wijten aan de led vermogen limiet, meestal nodig om te rijden een veelvoud van led om aan de vraag van de helderheid, daarom, moeten speciale led verlicht drive circuit, deze rijden methodeis het gebruik van een constante huidige aandrijving. Andere gelegenheden die van constante huidige output.Gebruik/noot: * ditisinstelbaar te verminderen spanning module. Het kan wennen de module boven de blauwe regelbare weerstand te wijzigen van de uitgangsspanning. Deinput en output differentiŰle drukis 2v. Het kan de uitgang spanning ten minste 1.23v. * module ge´ndiceerdin-(input negatief),in +(input positieve), uit-( negatieve output), out+( positieve output). Moet correct worden aangesloten, anders kan leiden tot



´╗┐
